Bedre at vide til SF6 fuldt gasfyldt ring hovedenhed

1. Hovedfunktioner ved SF6 gasisoleret switchgear:

Gasisoleret switchgear  vedtager SF6 som det vigtigste isoleringsmedium på 10 kV til 35 kV ring hovedenhed. I konstruktionen af ​​urbanisering har SF6 fuld gasfyldt Ring -hovedenhed signifikationsfordelene ved kompakt og modulopbygget design. Det vedtager bredt på bymagnet, jernbanetransit, ny energisektor og industrielle virksomheder.

1.1 Den modulære design af SF6 -gasisoleret switchgear

DeSF6 Ring hovedenhed  Hovedsageligt har C (kabelafbryderpanel), V (vakuumafbryderpanel), D (direkte kabelforbindelsespanel), DE (direkte kabelforbindelse med jordingspanel), F (switch-fuse afbrydelsespanel) og M (målepanel).

I faktiske tilfælde tilbyder C og V -enheden kontrol og beskyttelse til at indtaste og udsende kabelkraftlinje. Udover funktionen af ​​belastningsdrift har V -enheden mere funktion til at afskære kortslutningsstrøm og belastningsstrøm. M -enheden udstyrer måling af CT og PT og energimåler. Normalt har den 800 mm bredde, der er den samme som enKyn28-12. D og DE -enheden bruges til at hæve kabelhøjden fra jorden til toppen af ​​SF6 -ringens hovedenhed. Derudover er F -enheden også brugt til at indtaste og udsende beskyttelse, men terminalbrugere foretrækker at vedtage V -enhed i stedet for F -enhed, da kontroludstyret er mere kompliceret.

1.2 Det kompakte design af SF6 -gasisoleret switchgear

Normalt er dimensionen af ​​en C- eller V-enhed W*H*D = 371*1800*750 (mm), men et input- eller outputpanel af et Kyn28-12 er W*H*D = 800*2300*1500 (mm). Det er ikke i tvivl om, at SF6 RING -hovedenheden har mere konkurrencedygtig om logistik og jordomkostninger. Desuden har en SF6-gasisoleret switchgear en lavere materialeomkostninger end en KYN28-12 som den kompakte design.

2. Strukturel S Cheme af en SF6 -gasisoleret switchgear

   I et gasisoleret switchgear har det hovedsageligt SF6 gasstank, hovedafbryder og breaker, busbar -system, kontrolleret gear og sekundær kontrol og beskyttelsessystem.

   SF6 -gasstanken vedtager 201 eller 304 rustfrit stål, hvoraf den årlige lækagehastighed er lavere end 0,1%, hvilket er designet som fuldt forseglet og isoleret. Det sikrer vedligeholdelsesfri service i mere end 30 år.

   Det ligner som enLuftisoleret switchgear  At hovedafbryderen og afbryderen i et input- og outputpanel er jordskontakt, afbryd kontakten, belastningsafbrydere og vakuumafbrydere til kontrol og beskyttelse af kraftsystemer.

   I en fælles SF6 -tank kunne den integrere 7 modulære enheder i det meste af et 10 kV strømnettet. Ellers er et forbindelseskabel- og kabelstik nødvendigt for udvidelser. I en fælles tank er modulære enheder imidlertid forbundet med kobberbusbaren.

   Det sekundære kontrol- og beskyttelsessystem har funktionen til at overvåge værdien og strømmen for at beskytte SF6 Ring hovedenhed mod systemfejl. I mellemtiden understøtter det også automatisering, fjernbetjening, dataindsamling og adgang til SCADA -systemet. Derudover leverer SF6 RING -hovedenheden også hjælpestyrkeforsyning for at sikre normal drift af kontrol- og signaloverførsel.

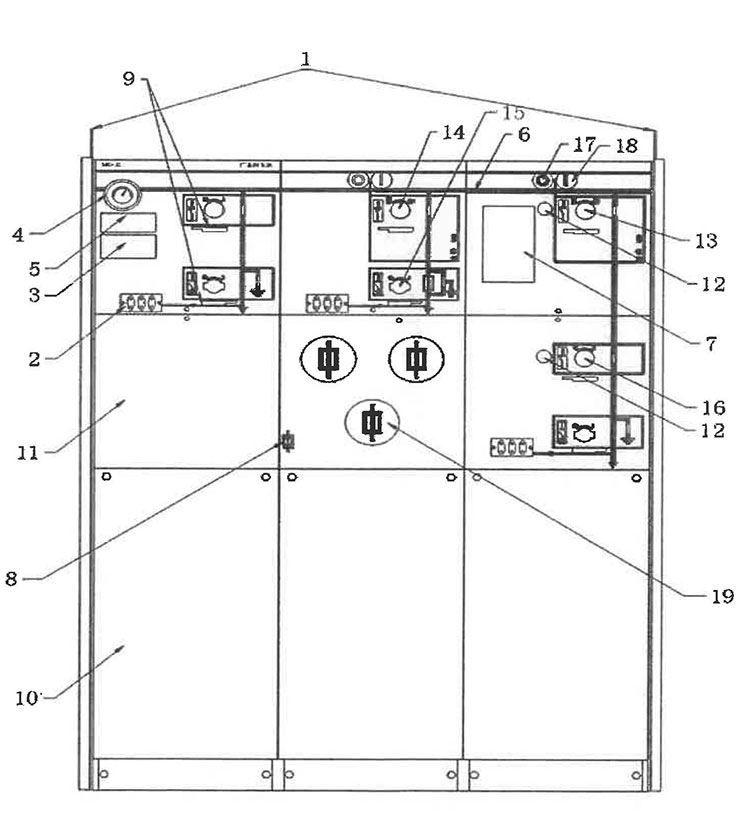

2.1 SF6 GAS Isoleret S Witchgear S Tructure D iagram:

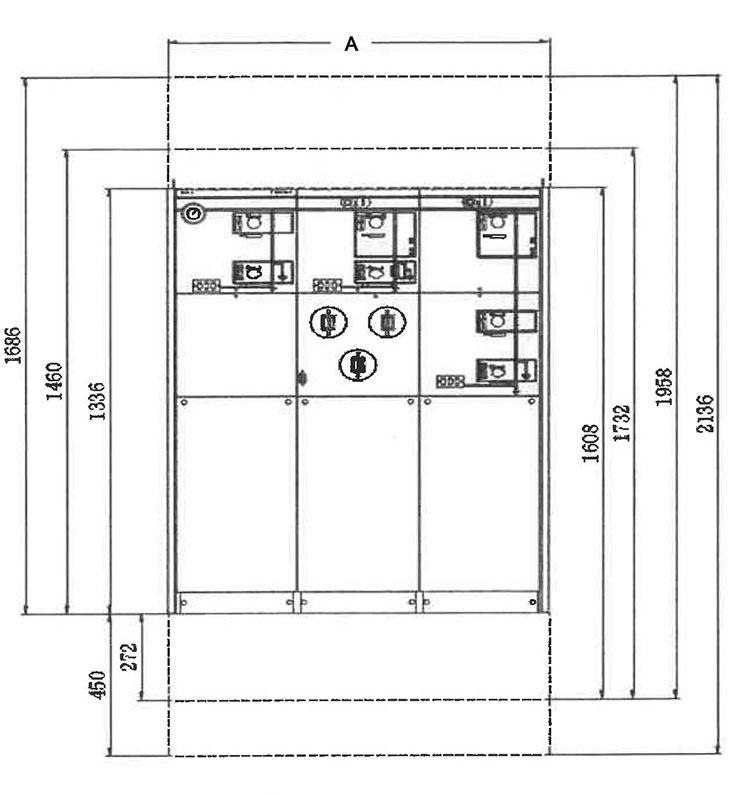

2.2 Udvendige dimensioner af en SF6 Ring hovedenhed ：

2.3 Standard S -OLUSTRE OG E Xtension M odules ：

3.Parameter af SF6 Gasisoleret switchgear
