Hvorfor er GCS lavspændingskoblingsudstyr ved at blive et smart valg til moderne strømdistributionssystemer

Abstrakt:Pålidelig lavspændingsstrømdistribution kræver mere end blot at tilslutte elektrisk udstyr. Det kræver et koblingssystem, der kan organisere kredsløb, forbedre driftssikkerheden, forenkle vedligeholdelsen og understøtte stadig mere komplekse automatiseringskrav.CONSO·CN GCS lavspændingskoblingsudstyrer designet omkring modulære funktionsenheder, praktiske skuffemekanismer, opdelt konstruktion og fleksible kabelforbindelser. Denne artikel forklarer dens struktur, vigtige tekniske egenskaber, applikationer, fordele og vigtige valgovervejelser for ingeniører, entreprenører, distributører og købere af industrielle elsystemer.

Indholdsfortegnelse

• Hvad er GCS lavspændingskoblingsudstyr?
• Hvad er de vigtigste strukturelle egenskaber ved GCS Switchgear?
• Hvorfor vælge GCS lavspændingskoblingsudstyr til strømdistribution?
• Hvordan kan GCS sammenlignes med GCK lavspændingskoblingsudstyr?
• Hvor bruges GCS lavspændingskoblingsudstyr?
• Hvordan skal købere vælge GCS lavspændingskoblingsudstyr?
• Hvorfor betyder producentens kapacitet noget?
• Ofte stillede spørgsmål om GCS lavspændingsanlæg

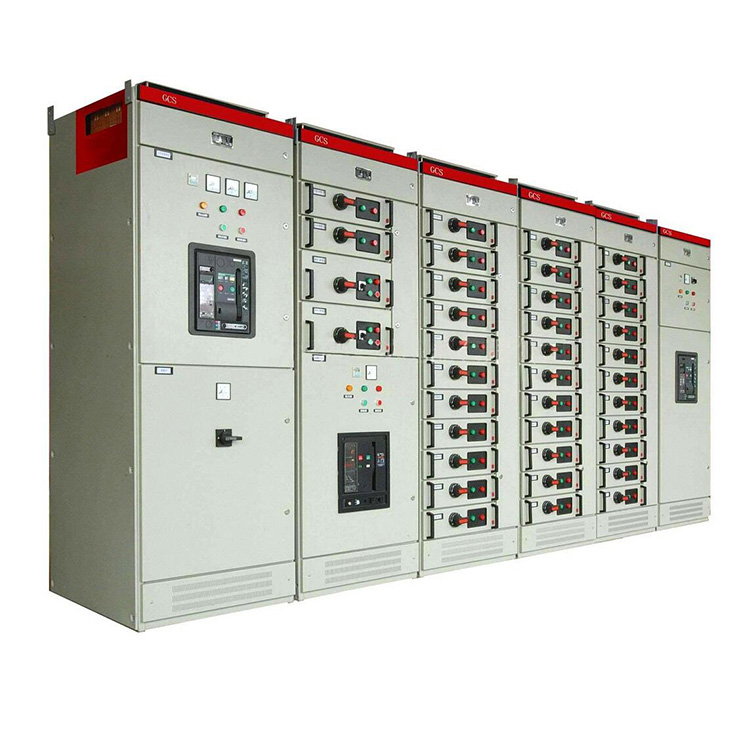

Hvad er GCS lavspændingskoblingsudstyr?

GCS lavspændingskoblingsudstyr er en modulær lavspændingsstrømfordelings- og kontrolløsning designet til applikationer, hvor flere kredsløb, motorstyringsfunktioner, automatiseringsgrænseflader og vedligeholdelsesadgang skal organiseres i en kompakt elektrisk enhed.

Sammenlignet med konventionelle lavspændingskoblingskonfigurationer lægger GCS-udstyr større vægt på modulære funktionsenheder og praktiske udtræks- og fremdriftsmekanismer. Ifølge CONSO·CN's produktinformation kan dens GCS-løsning fremstilles i henhold til en kundes enkeltlinjediagram, layoutplan og indkøbsliste, hvilket gør det muligt for den endelige konfiguration bedre at svare til det faktiske distributionssystem.

Designet er især nyttigt, når et projekt kræver flere udgående feeders og uafhængige funktionelle enheder. I stedet for at behandle hele kabinettet som ét elektrisk rum, opdeler GCS-konstruktion udstyr i funktionelle sektioner, hvilket hjælper operatører med at isolere individuelle kredsløb og begrænse den potentielle indflydelse af en lokaliseret fejl.

Hvad er de vigtigste strukturelle egenskaber ved GCS Switchgear?

Effektiviteten af ​​et GCS-system kommer fra forholdet mellem dets elektriske komponenter, samleskinnearrangement, funktionelle rum, kabelrum og udtrækkelige enheder. Adskillige strukturelle egenskaber er særligt vigtige, når en GCS-løsning skal evalueres.

Modulære funktionelle enheder

Modulær konstruktion gør det muligt at konfigurere forskellige kredsløb i henhold til aktuelle distributionskrav. Dette er værdifuldt for industrielle faciliteter, hvor feedere, motorstyringskredsløb, automationsudstyr og hjælpebelastninger kan have brug for forskellige elektriske konfigurationer.

Adskilte funktionelle rum

De funktionelle enheder og rum er designet med tydelig adskillelse. Dette arrangement kan hjælpe med at begrænse virkningen af ​​en fejl til et mindre område og tillader vedligeholdelsespersonale at arbejde på individuelle sektioner uden unødigt at forstyrre andre kredsløb.

Tre-skinne vandret arrangement

Produktinformationen fra CONSO·CN specificerer et tre-bus horisontalt arrangement beregnet til at give dynamisk og termisk stabilitet. Det angivne design kan modstå påvirkningen af ​​kortslutningsstrøm op til 80/176 kA, afhængigt af den gældende konfiguration og betingelser.

Høj kredsløbstæthed

Et enkelt MCC-skab kan rumme op til 22 kredsløb i henhold til producentens offentliggjorte produktinformation. Denne konfiguration kan være nyttig til elproduktion, petrokemisk, industriel automation og andre faciliteter med et stort antal elektriske belastninger.

Praktisk kabelrum

Eksterne kabelforbindelser er anbragt i et dedikeret kabelrum, med kabelindgang og -udgang mulig fra forskellige retninger afhængigt af konfigurationen. Nulsekvens-strømtransformatoren kan også placeres i kabelrummet, hvilket understøtter lettere installation og vedligeholdelse.

Omfattende sekundære forbindelser

GCS skuffeenheder kan levere flere sekundære plug-in kontakter. CONSO·CN angiver, at enheder på 1 enhed og derover kan have 32 par, mens halve enhedskonfigurationer kan have 20 par. Denne kapacitet understøtter computergrænseflader, automatiske kontrolkredsløb og andre sekundære kontrolkrav.

Hvorfor vælge GCS lavspændingskoblingsudstyr til strømdistribution?

For industrielle elektriske systemer påvirker valg af koblingsudstyr ikke kun den indledende installation, men også drift, fejlfinding, udvidelse og vedligeholdelse. GCS-teknologi giver flere praktiske fordele.

En anden vigtig fordel er designfleksibilitet. GCS-koblingsudstyr er ikke nødvendigvis valgt som et generisk hyldeskab. En professionel producent kan konfigurere udstyret i henhold til elektriske tegninger, udstyrslayouts og indkøbskrav. Denne tilgang er især værdifuld til projekter, hvor belastningsfordeling og skabskonfiguration adskiller sig fra standardarrangementer.

Hvordan kan GCS sammenlignes med GCK lavspændingskoblingsudstyr?

GCS og GCK bruges begge i lavspændingsdistributionssystemer, men deres strukturelle tilgange er ikke identiske. CONSO·CN beskriver GCS som en avanceret type sammenlignet med sit GCK lavspændingskoblingsudstyr, hvilket fremhæver dets større modularitet og mere praktiske udtræks- og fremdriftsarrangement.

Det rigtige valg bør i sidste ende baseres på systemspænding, strøm, kortslutningskrav, kredsløbsmængde, skabsdimensioner, kontrolarkitektur, vedligeholdelsesstrategi og gældende standarder frem for blot at vælge én model, fordi den virker mere avanceret.

Hvor bruges GCS lavspændingskoblingsudstyr?

GCS-systemer er velegnede til en bred vifte af industrielle og infrastrukturelle strømdistributionsmiljøer. Deres modulære arkitektur er særligt værdifuld, når et projekt indeholder adskillige udgående kredsløb eller kræver integration med automationssystemer.

• Strømproduktion:Understøtter distributions- og motorstyringskrav forbundet med store generatorenheder.
• Petrokemiske faciliteter:Nyttigt, hvor adskillige motorer, pumper, styresystemer og hjælpebelastninger kræver organiseret distribution.
• Industriel fremstilling:Hjælper med at styre flere produktionslinjer og elektrisk drevet maskineri.
• Kommercielle og infrastrukturfaciliteter:Kan konfigureres til centraliserede lavspændingsdistributionssystemer.
• Automatiseringssystemer:Flere sekundære kontakter kan understøtte computergrænseflader og automatiske kontrolkredsløb.
• Store el-distributionsprojekter:Modulskabe kan konfigureres i henhold til projektets enkeltlinjediagram og udstyrslayout.

For store faciliteter kan evnen til at organisere flere feeders inden for et koordineret koblingsudstyr forbedre distributionsarkitekturens overordnede vedligeholdelse.

Hvordan skal købere vælge GCS lavspændingskoblingsudstyr?

Køb af et GCS-skab bør begynde med det elektriske system i stedet for selve kabinettet. En kvalificeret leverandør bør modtage tilstrækkelig teknisk information til at bestemme den passende konfiguration.

1. Bekræft de elektriske parametre.Definer nominel spænding, nominel strøm, frekvens, kortslutningskrav og andre projektspecifikke parametre.
2. Forbered enkeltlinjediagrammet.Dette giver leverandøren en klar forståelse af indgående og udgående kredsløb.
3. Bestem kredsløbsmængden.Overvej feedere, motorstyringskredsløb, hjælpekredsløb og fremtidige udvidelseskrav.
4. Vurder det fysiske layout.Skabsdimensioner, kabelretning, installationsplads og vedligeholdelsesafstand bør tages i betragtning.
5. Angiv kontrolkrav.Automatisering, overvågning, computergrænseflader og sekundære kredsløb bør defineres før produktion.
6. Tjek beskyttelseskoordinationen.Afbrydere og strømbegrænsende komponenter bør vælges i henhold til det aktuelle distributionssystem.
7. Gennemgå test og dokumentation.Købere bør anmode om passende tekniske tegninger, testdokumentation, komponentlister og driftsoplysninger.

For skræddersyede projekter kan det at give leverandøren en komplet enkeltlinjetegning, layoutplan og indkøbsliste væsentligt forbedre kommunikationen og reducere konfigurationsfejl. CONSO·CN identificerer specifikt disse dokumenter som en del af sin GCS-produktionsproces.

Hvorfor betyder producentens kapacitet noget?

Et lavspændingskoblingsskab er en koordineret elektrisk samling snarere end et simpelt metalkabinet. Kvaliteten af ​​skinnekonstruktion, ledningsføring, samling af funktionelle enheder, komponentvalg, mekanisk justering og test kan alle påvirke det endelige systems pålidelighed.

Når du vælger en Kina GCS lavspændingskoblingsudstyrsproducent eller -leverandør, bør købere vurdere mere end prisen. Nøglefaktorer omfatter:

• Erfaring med fremstilling af lavspændingskoblingsanlæg
• Evne til at fortolke enkeltlinjediagrammer og projekttegninger
• Tilpasnings- og ingeniørevner
• Kvalitetskontrolprocedurer under montering
• Fabrikstest og inspektionsevne
• Tilgængelighed af teknisk dokumentation
• Eftersalgs teknisk support
• Evne til at koordinere koblingsanlæg med det bredere distributionssystem

CONSO·CN præsenterer GCS som en del af sin bredere portefølje af lavspændingskoblingsudstyr sammen med GCK-, MNS- og GGD-løsninger. Dens produktinformation lægger også vægt på kundetilpasset produktion baseret på kundetegninger og distributionskrav.

For købere, der sammenligner leverandører, kan produktsortimentet af lavspændingskoblingsudstyr give nyttig kontekst, når det skal bestemmes, hvilken kabinetarkitektur der er mest passende til et bestemt projekt.

Ofte stillede spørgsmål om GCS lavspændingsanlæg

Hvad er hovedformålet med GCS lavspændingsanlæg?

Dens primære formål er at distribuere, kontrollere, beskytte og administrere elektriske lavspændingskredsløb. Dens modulære arkitektur er særligt velegnet til systemer, der kræver flere feeders, funktionelle enheder og automatiseringsgrænseflader.

Hvad adskiller GCS fra konventionelt lavspændingsanlæg?

GCS lægger vægt på modulære funktionelle enheder, udtrækkelige skuffemekanismer, opdelt konstruktion, fleksible kabelarrangementer og omfattende sekundære stikforbindelser. Disse funktioner kan gøre komplekse distributionssystemer nemmere at konfigurere og vedligeholde.

Kan GCS-koblingsudstyr tilpasses?

Ja. Ifølge CONSO·CN kan GCS-koblingsudstyr produceres i henhold til kundens enkeltlinjetegning, layoutplan og indkøbsliste.

Hvor mange kredsløb kan et MCC-skab rumme?

Fabrikantens offentliggjorte oplysninger angiver, at et enkelt MCC-skab kan rumme op til 22 kredsløb. Den faktiske kapacitet skal bekræftes i henhold til den specifikke elektriske konfiguration og skabsarrangement.

Er GCS velegnet til automatiserede industrielle systemer?

Ja. De tilgængelige sekundære plug-in-kontakter er designet til at understøtte computergrænseflader og automatiske kontrolkredsløb, hvilket gør konfigurationen velegnet til industrielle automatiseringsapplikationer, hvor omfattende kontrolledninger er påkrævet.

Konklusion: Er GCS lavspændingskoblingsudstyr det rigtige valg til dit projekt?

GCS lavspændingskoblingsudstyr kombinerer modulær distributionsarkitektur, adskilte funktionelle rum, praktiske udtrækkelige enheder, organiserede kabelforbindelser og omfattende sekundære grænseflader for at imødekomme kravene til moderne industrielle strømsystemer. For projekter, der involverer flere kredsløb, automatisering, motorstyring og tilpassede distributionslayouts, er det lige så vigtigt at vælge den rigtige producent som at vælge koblingsudstyrstypen. Hvis du vurderer en GCS-løsning til et industrielt, kommercielt eller infrastrukturprojekt,kontakt osmed dit enkeltlinjediagram, layoutplan og tekniske krav for at diskutere en passende konfiguration med CONSO·CN.
