Hvordan kan elektriske koblingsanlæg gøre strømdistribution sikrere og nemmere at administrere?

Hvorfor betyder elektrisk koblingsudstyr mere, end mange købere forventer?

I mange elprojekter er Elektrisk koblingsudstyr ikke den mest synlige del af systemet. Transformatorer, kabler, generatorer og stort produktionsudstyr får ofte mere opmærksomhed, fordi de ser mere "centrale" ud i projektet. Men når der opstår en fejl, når et kredsløb skal isoleres, eller når vedligeholdelsespersonalet skal arbejde sikkert, bliver koblingsudstyr et af de vigtigste udstyr på stedet.

Elektrisk koblingsudstyr er designet til at styre, beskytte og afbryde elektriske kredsløb. Rent praktisk hjælper det et strømsystem med at holde sig organiseret. Det giver operatører mulighed for at opdele strømfordelingen i håndterbare sektioner, beskytte downstream-udstyr og reducere virkningen af ​​fejl. Uden ordentligt koblingsudstyr kan et elektrisk problem spredes over et bredere system, hvilket kan forårsage produktionsstop, sikkerhedsrisici eller dyre udstyrsskader.

For købere er den reelle værdi af elektrisk koblingsudstyr ikke begrænset til selve metalskabet. Værdien kommer fra, om kabinetstrukturen, afbrydere, samleskinnearrangement, beskyttelsesanordninger, indgående og udgående feedere, sammenlåsende design og vedligeholdelsesadgang matcher det faktiske projekt. Et skab, der ser acceptabelt ud på papiret, kan stadig skabe problemer, hvis det ikke passer til stedets layout, belastningsforhold, driftsvaner eller udvidelsesplan.

Det er grunden til, at erfarne købere ikke kun beder om en pris. De spørger, om koblingsanlægget kan håndtere det korrekte spændingsniveau, strømmærke, kortslutningskapacitet, installationsmiljø, kabelindføringsretning, driftsmetode og inspektionskrav. Et billigere skab, der kræver gentagne ændringer efter levering, kan blive langt dyrere end en nøje specificeret løsning.

Hvilke problemer møder købere normalt, før de vælger elektrisk koblingsudstyr?

Det første almindelige problem er ufuldstændig projektinformation. En køber ved måske, at en fabrik har brug for flere el-skabe, men de har muligvis ikke et klart enkeltlinjediagram, belastningsliste, layoutplan eller feeder-arrangement. I den situation bliver det svært for producenten at bekræfte den korrekte skabstype, antal paneler, komponentkonfiguration og beskyttelsesskema.

Det andet problem er forvirring mellem forskellige koblingsudstyrskategorier. Lavspændingskoblingsudstyr, mellemspændingskoblingsudstyr, gasisoleret koblingsudstyr, luftisoleret koblingsudstyr, udtrækkelige skabe, faste skabe og fordelingstavler er ikke udskiftelige navne. Hver kategori har sit eget anvendelsesområde, strukturel logik, sikkerhedskrav og omkostningsniveau. Valg af den forkerte type kan påvirke installation, drift og vedligeholdelse.

Det tredje problem er begrænset plads på webstedet. I industrianlæg, kommercielle bygninger, kompakte transformerstationer, mineområder og forsyningsprojekter giver det elektriske rum muligvis ikke generøs arbejdsplads. Hvis koblingsarrangementet ikke overvejes tidligt, kan køberen få problemer med skabsdybde, betjeningsafstand foran, adgang til bagvedligeholdelse, kabelgravsposition eller ventilation.

Det fjerde problem er fremtidig vedligeholdelse. Nogle købere fokuserer stærkt på de oprindelige indkøbsomkostninger, men glemmer, at koblingsudstyr vil forblive i drift i mange år. Vedligeholdelsesteams har brug for sikker adgang, tydelig mærkning, pålidelig mekanisk drift, passende reservedele og en nem måde at isolere kredsløb på. Et skab, der er svært at efterse, kan øge arbejdstiden og den operationelle risiko.

Det femte problem er uklar kommunikation mellem kommercielle og tekniske teams. Indkøbsteamet kan bede om "Electrical Switchgear" som et simpelt produktnavn, mens ingeniørteamet forventer en meget specifik teknisk konfiguration. Hvis disse to sider ikke stemmer overens, kan rækkefølgen bevæge sig fremad med skjult usikkerhed. Det er her, omhyggelig teknisk bekræftelse bliver afgørende.

Hvordan beskytter elektrisk koblingsudstyr et strømfordelingssystem?

Elektrisk koblingsudstyr beskytter et strømdistributionssystem ved at kombinere koblings-, isolations-, beskyttelses-, måle- og kontrolfunktioner i én organiseret samling. Når systemet fungerer normalt, fordeler koblingsudstyr strøm til forskellige belastninger. Når der opstår unormale forhold, hjælper beskyttelsesanordninger med at afbryde det defekte kredsløb og reducerer risikoen for større systemskader.

I et mellemspændingssystem kan koblingsudstyret omfatte vakuumafbrydere, strømtransformatorer, spændingstransformatorer, beskyttelsesrelæer, samleskinner, jordafbrydere og mekaniske låse. Disse komponenter arbejder sammen for at opdage og isolere fejl. For eksempel, hvis en udgående feeder oplever en kortslutning, bør beskyttelsessystemet reagere hurtigt og åbne afbryderen, før fejlen forårsager mere alvorlig skade.

I et lavspændingssystem kan elektrisk koblingsudstyr distribuere strøm til motorer, belysning, produktionslinjer, HVAC-systemer, pumper og hjælpeudstyr. Afhængigt af designet kan den bruge faste eller udtrækkelige enheder. Udtrækkelige strukturer kan gøre inspektion og udskiftning mere bekvem, fordi individuelle funktionelle enheder kan isoleres eller fjernes med mindre forstyrrelse af andre kredsløb.

Sikkerhed handler ikke kun om elektriske klassificeringer. Det afhænger også af strukturen. Godt koblingsudstyrsdesign tager hensyn til intern adskillelse, jordforbindelse, dørlåse, betjeningshåndtag, kabelrum, ventilation, isolationsafstand og tydelig visuel indikation. Disse detaljer hjælper operatører med at forstå skabets status og reducerer usikker drift.

Det bedste resultat er ikke blot, at skabet består fabriksinspektionen. Det bedre resultat er, at koblingsudstyret forbliver forståeligt, brugbart og stabilt efter installationen. Operatører bør vide, hvad hver feeder styrer, hvordan man isolerer et kredsløb, hvor man skal inspicere nøgledele, og hvilke procedurer der skal følges før vedligeholdelse.

Hvilke faktorer skal kontrolleres, før du afgiver en ordre?

Før du bestiller Elektrisk koblingsudstyr, bør købere sætte farten ned og bekræfte flere praktiske detaljer. At haste denne fase fører ofte til, at tegninger bliver revideret igen og igen, hvilket forsinker produktion og installation.

• Spændingsniveau:Bekræft, om projektet kræver lavspændings- eller mellemspændingskoblinger, og kontroller omhyggeligt den nominelle spænding.
• Nominel strøm:Gennemgå den forventede belastningsstrøm for indgående og udgående kredsløb, ikke kun den nuværende tilstand, men også mulig fremtidig udvidelse.
• Kortslutningsmodstandskapacitet:Koblingsudstyret skal passe til strømsystemets fejlniveau.
• Skabsstruktur:Beslut om faste, udtrækkelige, indendørs, udendørs, kompakte eller tilpassede strukturer er mere egnede.
• Komponentkonfiguration:Bekræft afbrydere, relæer, målere, strømtransformatorer, spændingstransformatorer, overspændingsbeskyttelse og andre enheder.
• Kabelindgang og -udgang:Tjek, om webstedet kræver topadgang, bundadgang, frontadgang eller bagadgang.
• Installationsmiljø:Overvej højde, luftfugtighed, støv, temperatur, korrosionsrisiko og ventilation.
• Adgang til vedligeholdelse:Sørg for, at operatører kan inspicere og servicere kabinettet sikkert efter installationen.
• Tegning bekræftelse:Forbered enkeltlinjediagrammer, layouttegninger og belastningslister, når det er muligt.
• Test og dokumentation:Bed om fabriksinspektionsoptegnelser, tegninger, manualer og tekniske dokumenter, der er nødvendige for projektaccept.

For mange købere er den sværeste del ikke at vide, hvilken information producenten har brug for. En professionel leverandør bør hjælpe med at organisere spørgsmålene i stedet for blot at vente på en perfekt teknisk fil. Dette er især vigtigt for internationale projekter, hvor tekniske standarder, arbejdsvaner og forholdene på stedet kan variere fra et marked til et andet.

Valgtabel for elektrisk koblingsudstyr

Hvordan kan købere reducere risikoen under projektplanlægning?

Godt elektrisk koblingsudstyr køb begynder før tilbuddet. Købere kan reducere risikoen ved at behandle den tidlige kommunikationsfase som en teknisk bekræftelsesproces snarere end en simpel prisanmodning.

Et nyttigt første trin er at indsamle enkeltlinjediagrammet. Denne tegning viser, hvordan strøm strømmer gennem systemet og hjælper producenten med at forstå indgående feedere, udgående feeders, buskoblere, målepunkter, beskyttelsesfunktioner og belastningsfordeling. Mangler enkeltlinjediagrammet, kan leverandøren stadig give generel rådgivning, men tilbuddet vil være mindre præcist.

Det andet trin er at tydeliggøre webstedets layout. Elektriske rum er ikke altid designet med plads nok til nem installation. Kabinettets bredde, dybde, højde, betjeningsafstand, bagudadgang, kabelindgang og døråbningsretning bør kontrolleres tidligt. Et teknisk korrekt skab kan stadig blive besværligt, hvis det ikke passer til rummet.

Det tredje trin er at bekræfte driftsmiljøet. Elektrisk koblingsudstyr installeret i et rent indendørs rum har andre krav end udstyr, der bruges i mineområder, kystområder, fugtige miljøer, solcelletransformatorstationer eller infrastrukturprojekter med kraftigt støv. Miljødetaljer påvirker beskyttelse af indkapsling, ventilation, anti-kondensforanstaltninger og materialevalg.

Det fjerde trin er at undgå at sammenligne ufuldstændige tilbud. Hvis et tilbud inkluderer premium komponenter, test, tegninger og tilpasning, mens et andet kun inkluderer et basisskab, repræsenterer den lavere pris muligvis ikke bedre værdi. Indkøbsteams bør bede leverandører om at angive konfigurationen tydeligt, så sammenligningen bliver retfærdig.

Det femte trin er at reservere tid til gennemgang af tegningen. Elektrisk koblingsudstyr er ofte forbundet med transformere, transformerstationer, kabler, styresystemer og downstream-udstyr. En kort gennemgangsperiode kan forhindre dyre fejl, før produktionen begynder. I mange projekter er omhyggelig tegningsgodkendelse forskellen mellem problemfri installation og gentagne justeringer på stedet.

Hvad gør elektrisk koblingsudstyr nemmere at efterse og vedligeholde?

Vedligeholdelsesvenligt elektrisk koblingsudstyr sker ikke ved et uheld. Det kommer fra kabinetdesign, komponentarrangement, mærkning, dokumentation og adgangsplanlægning. For brugerne er dette vigtigt, fordi koblingsudstyr ikke er et engangskøb. Det er udstyr, der skal betjene stedet gennem mange års drift, inspektion, fejlfinding og eventuel udvidelse.

Tydeligt rumdesign er en vigtig faktor. Når funktionelle områder er velorganiserede, kan vedligeholdelsespersonalet lettere identificere samleskinneområdet, kabelområdet, afbryderområdet, kontrolområdet og måleområdet. Dette reducerer forvirring under inspektion og hjælper teknikere med at følge sikrere procedurer.

Pålidelig mekanisk drift er en anden faktor. Døre, håndtag, låse, skodder, udtrækkelige enheder og jordingsmekanismer bør fungere problemfrit. Et skab, der føles svært at betjene under fabriksinspektion, kan blive endnu mere besværligt efter flere års drift. Købere bør være opmærksomme på disse detaljer i stedet for kun at bedømme det ydre udseende.

Dokumentation har også betydning. Tegninger, ledningsdiagrammer, betjeningsvejledninger, komponentlister og inspektionsoptegnelser hjælper brugeren med at forstå systemet efter levering. Dette er især værdifuldt, når projektteamet skifter, eller når lokalt vedligeholdelsespersonale skal fejlfinde systemet år senere.

Planlægning af reservedele bør ikke ignoreres. For vigtige strømsystemer kan købere have brug for reserveafbrydere, kontrolkomponenter, indikatorlamper, sikringer, målere eller andre ofte reparerede dele. En producent, der kan forklare disse muligheder klart, hjælper køberen med at forberede sig på reelle driftsforhold, ikke kun den første installationsdag.

Hvordan kan en producent understøtte bedre købsbeslutninger?

En god producent af elektriske koblingsudstyr bør gøre mere end at samle skabe. Producenten bør hjælpe købere med at oversætte projektkrav til en klar teknisk løsning. Dette inkluderer at stille de rigtige spørgsmål, gennemgå tegninger, forklare skabsforskelle, kontrollere komponentmuligheder og hjælpe køberen med at forstå, hvordan hver beslutning påvirker sikkerhed, omkostninger, installation og vedligeholdelse.

Conso Electrical Science and Technology Co., Ltd. er involveret i fremstillingen af ​​elektrisk udstyr såsom koblingsudstyr, transformerstationer, transformere og relaterede strømdistributionsprodukter. For købere, der har brug for elektrisk koblingsudstyr, er værdien af ​​at arbejde med et produktionsorienteret team, at teknisk kommunikation kan forbindes mere direkte med produktionsvirkeligheden.

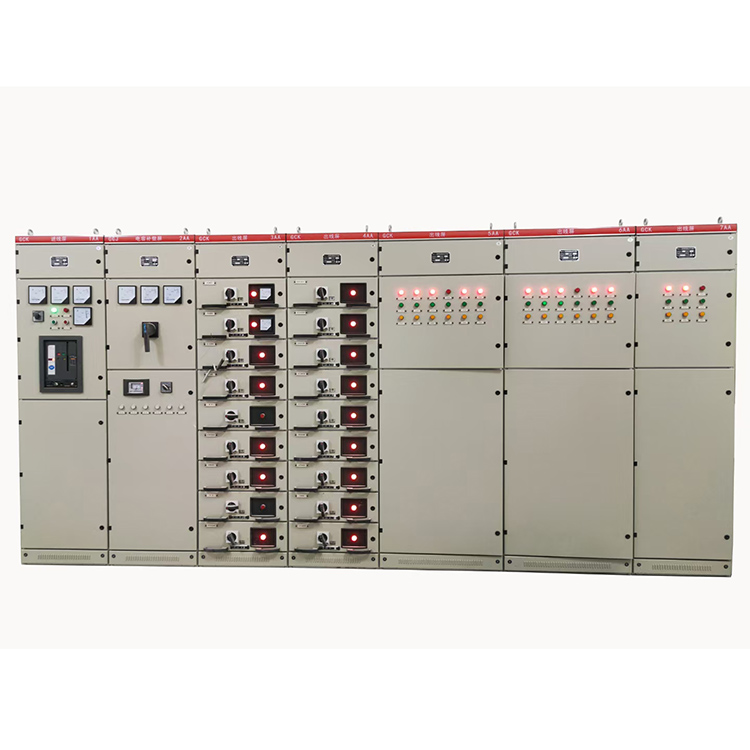

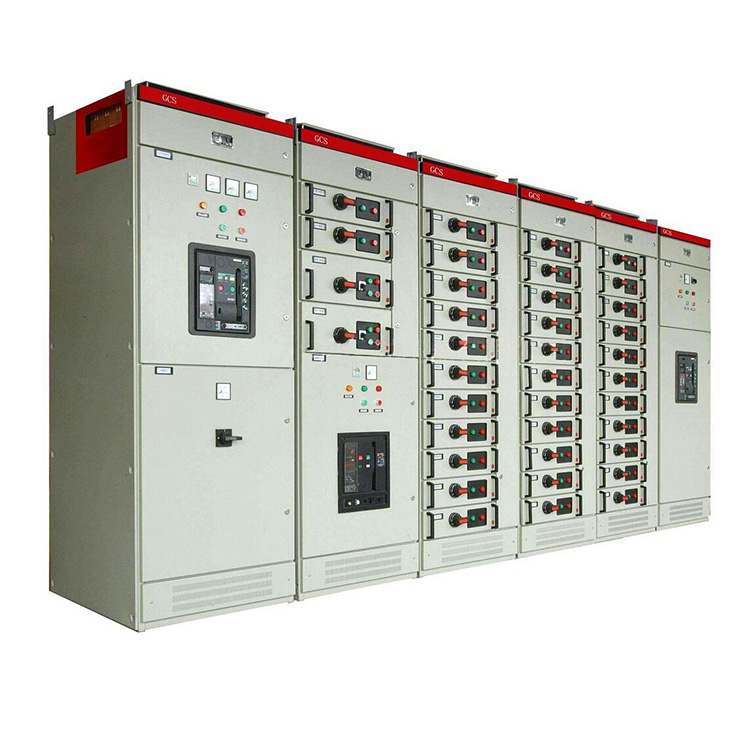

For eksempel, når en køber har brug for lavspændingsanlæg til en kompakt transformerstation, bør diskussionen ikke stoppe ved kabinetnavnet. Producenten skal bekræfte, om projektet har brug for en GGD, GCK, GCS, MNS eller en anden passende struktur. Når en køber har brug for mellemspændingskoblingsudstyr, bør producenten hjælpe med at gennemgå spændingsniveau, afbryderkonfiguration, krav til beskyttelsesrelæ og kabelarrangement.

En anden fordel er tilpasning. Mange projekter kan ikke stole på et helt standardskab. Webstedet kan kræve specielle dimensioner, specifikke komponentmærker, usædvanlig kabelindføring, ekstra måling, reserveret udvidelsesplads eller et særligt arrangement af indgående og udgående feedere. En dygtig producent kan gennemgå disse detaljer og give et mere praktisk forslag.

Det stærkeste leverandørforhold er bygget på klar information. Købere skal være klar til at dele tegninger og projektforhold, mens producenten skal svare med organiserede spørgsmål og realistiske forslag. Denne tovejskommunikation hjælper med at reducere skjult risiko og gør købsprocessen roligere, hurtigere og mere pålidelig.
